平板玻璃
（1）普通玻璃（Na2SiO3、CaSiO3、SiO2或Na2O·CaO·6SiO2）。
（2）石英玻璃（以純凈的石英為主要原料制成的玻璃，成分僅為SiO2）。
（3）鋼化玻璃（與普通玻璃成分相同）。
（4）鉀玻璃（K2O、CaO、SiO2）。
（5）硼酸鹽玻璃（SiO2、B2O3）。
（6）有色玻璃在（普通玻璃制造過程中加入一些金屬氧化物。Cu2O——紅色；CuO——藍(lán)綠色；CdO——淺黃色；Co2O3——藍(lán)色；Ni2O3——墨綠色；MnO2——藍(lán)紫色；膠體Au——紅色；膠體Ag——黃色）。
（7）變色玻璃（用稀土元素的氧化物作為著色劑的高級有色玻璃）。
（8）光學(xué)玻璃（在普通的硼硅酸鹽玻璃原料中加入少量對光敏感的物質(zhì)，如AgCl、AgBr等，再加入極少量的敏化劑，如CuO等，使玻璃對光線變得更加敏感）。
（9）彩虹玻璃（在普通玻璃原料中加入大量氟化物、少量的敏化劑和溴化物制成）。
（10）防護(hù)玻璃（在普通玻璃制造過程加入適當(dāng)輔助料，使其具有防止強(qiáng)光、強(qiáng)熱或輻射線透過而保護(hù)人身安全的功能。如灰色——重鉻酸鹽，氧化鐵吸收紫外線和部分可見光；藍(lán)綠色——氧化鎳、氧化亞鐵吸收紅外線和部分可見光；鉛玻璃——氧化鉛吸收X射線和r射線；暗藍(lán)色——重鉻酸鹽、氧化亞鐵、氧化鐵吸收紫外線、紅外線和大部分可見光；加入氧化鎘和氧化硼吸收中子流。
（11）微晶玻璃（又叫結(jié)晶玻璃或玻璃陶瓷，是在普通玻璃中加入金、銀、銅等晶核制成，代替不銹鋼和寶石，作雷達(dá)罩和導(dǎo)彈頭等）。
（12）玻璃纖維（由熔融玻璃拉成或吹成的直徑為幾微米至幾千微米的纖維，成分與玻璃相同）
（13）玻璃絲（即長玻璃纖維）。
（14）玻璃鋼（由環(huán)氧樹脂與玻璃纖維復(fù)合而得到的強(qiáng)度類似鋼材的增強(qiáng)塑料）。
（15）玻璃紙（用粘膠溶液制成的透明的纖維素薄膜）。
（16）水玻璃（Na2SiO3）的水溶液，因與普通玻璃中部分成分相同而得名）。
（17）金屬玻璃（玻璃態(tài)金屬，一般由熔融的金屬迅速冷卻而制得）。
（18）螢石（氟石）（無色透明的CaF2，用作光學(xué)儀器中的棱鏡和透光鏡）。
玻璃按生產(chǎn)工藝分類：
熱熔玻璃、浮雕玻璃、鍛打玻璃、晶彩玻璃、琉璃玻璃、夾絲玻璃、酒店制品、聚晶玻璃、玻璃馬賽克、無影膠玻璃、夾層玻璃、鋼化玻璃、中空玻璃、調(diào)光玻璃、發(fā)光玻璃等產(chǎn)品。

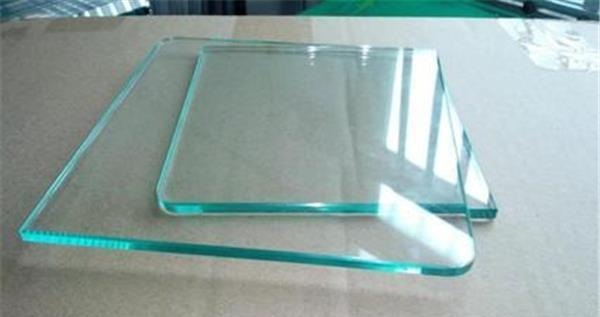

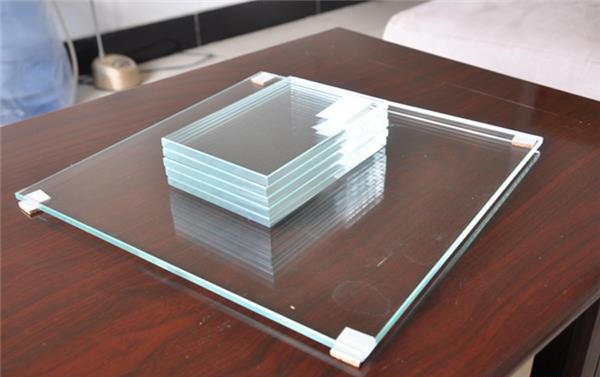

平板玻璃（圖）
一、 普通平板玻璃詳細(xì)介紹
1、 3--4厘玻璃， mm在日常中也稱為厘或者個(gè)。我們所說的3厘玻璃，就是指厚度3mm的玻璃。這種規(guī)格的玻璃主要用于畫框表面。
2、 5--6厘玻璃，主要用于外墻窗戶、門扇等小面積透光造型等等 。
3、 7--9厘玻璃，主要用于室內(nèi)屏風(fēng)等較大面積但又有框架保護(hù)的造型之中。
4、 9--10厘玻璃，可用于室內(nèi)大面積隔斷、欄桿等裝修項(xiàng)目。
5、 11--12厘玻璃，可用于地彈簧玻璃門和一些活動(dòng)人流較大的隔斷。
6、 15厘以上玻璃，一般市面上銷售較少，往往需要訂貨，主要用于較大面積的地彈簧玻璃門和外墻整塊玻璃墻面。
二、深加工玻璃詳細(xì)介紹
為達(dá)到生產(chǎn)生活中的各種需求，人們對普通平板玻璃進(jìn)行深加工處理，主要分類：
1、鋼化玻璃-它是普通平板玻璃經(jīng)過再加工處理而成一種預(yù)應(yīng)力玻璃。鋼化玻璃相對于普通平板玻璃來說，具有兩大特征：
（1）前者強(qiáng)度是后者的數(shù)倍，抗拉度是后者的3倍以上，抗沖擊是后者5 倍以上。
（2）鋼化玻璃不容易破碎，即使破碎也會(huì)以無銳角的顆粒形式碎裂，對人體傷害大大降低。
鋼化玻璃（圖）

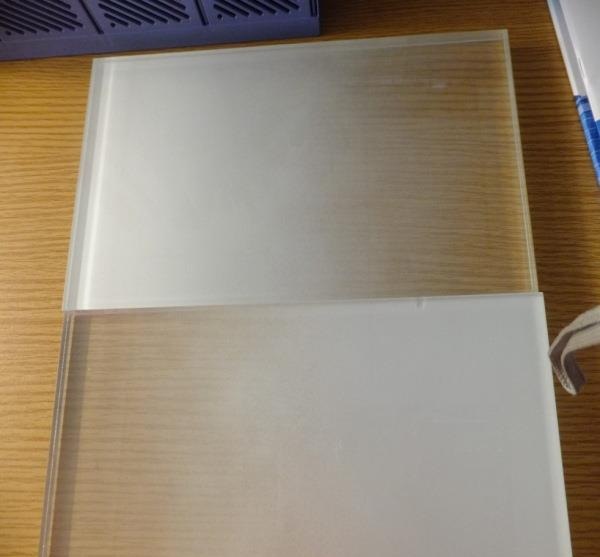

磨砂玻璃（圖）
噴砂玻璃（圖）

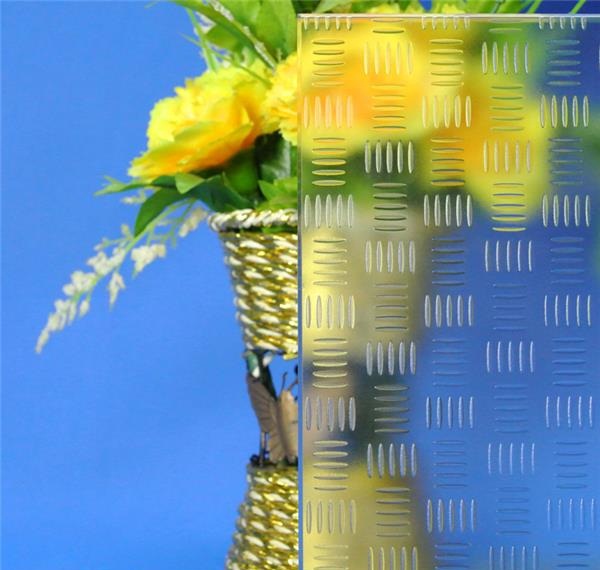

4、 壓花玻璃-是采用壓延方法制造的一種平板玻璃。其最大的特點(diǎn)是透光不透明，多使用于洗手間等裝修區(qū)域。
壓花玻璃（圖）
5、 夾絲玻璃-是采用壓延方法，將金屬絲或金屬網(wǎng)嵌于玻璃板內(nèi)制成的一種具有抗沖擊平板玻璃，受撞擊時(shí)只會(huì)形成輻射狀裂紋而不至于墮下傷人。故多采用于高層樓宇和震蕩性強(qiáng)的廠房。
夾絲玻璃（圖）
6、 中空玻璃-多采用膠接法將兩塊玻璃保持一定間隔，間隔中是干燥的空氣，周邊再用密封材料密封而成，主要用于有隔音隔熱要求的裝修工程之中。

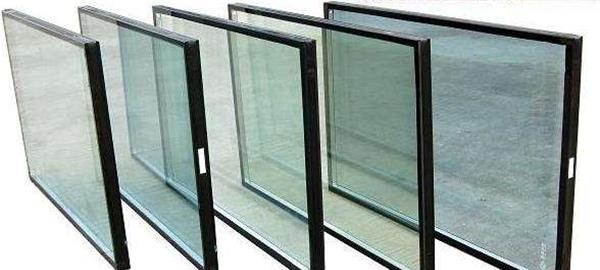

中空玻璃（圖）

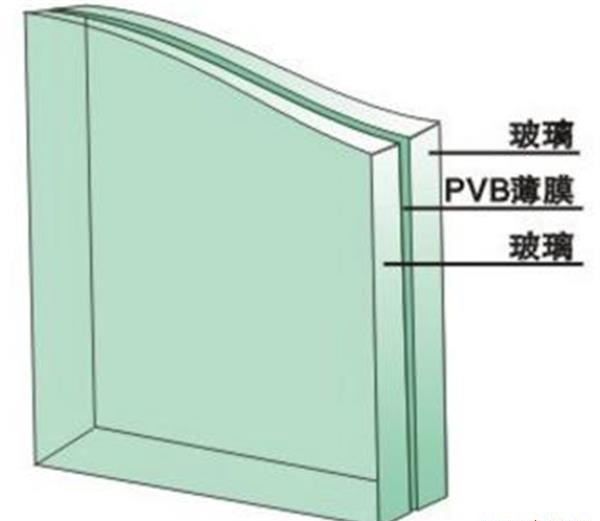

7、 夾層玻璃-夾層玻璃一般由兩片普通平板玻璃（也可以是鋼化玻璃或其他特殊玻璃）和玻璃之間的有機(jī)膠合層構(gòu)成。當(dāng)受到破壞時(shí)，碎片仍粘附在膠層上，避免了碎片飛濺對人體的傷害。多用于有安全要求的裝修項(xiàng)目。

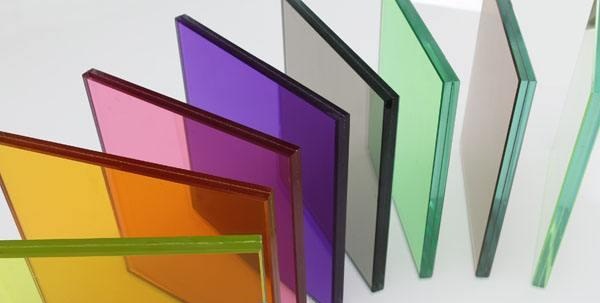

夾層玻璃（圖）

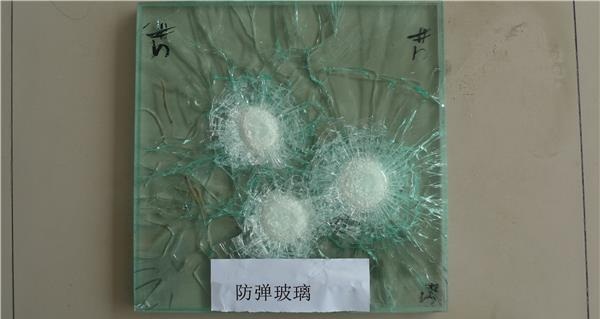

8、防彈玻璃-實(shí)際上就是夾層玻璃的一種，只是構(gòu)成的玻璃多采用強(qiáng)度較高的鋼化玻璃，而且夾層的數(shù)量也相對較多。多采用于銀行或者豪宅等對安全要求非常高的裝修工程之中。
防彈玻璃（圖）
9、熱彎玻璃-由優(yōu)質(zhì)平板玻璃加熱軟化在模具中成型，再經(jīng)退火制成的曲面玻璃。樣式美觀，線條流暢，在一些高級裝修中出現(xiàn)的頻率越來越高。

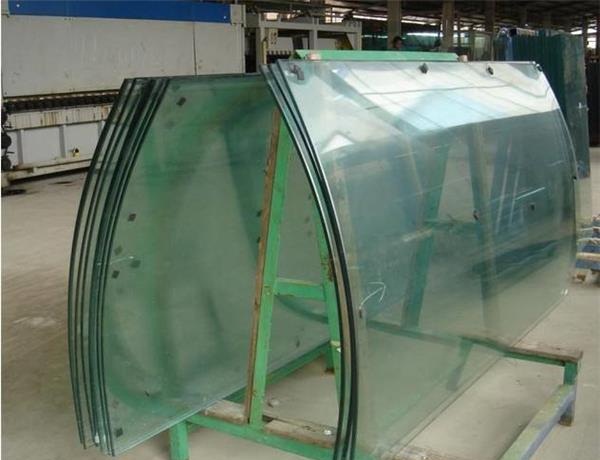

熱彎玻璃（圖）
10、玻璃磚-玻璃磚的制作工藝基本和平板玻璃一樣，不同的是成型方法。其中間為干燥的空氣。多用于裝飾性項(xiàng)目或者有保溫要求的透光造型之 中。

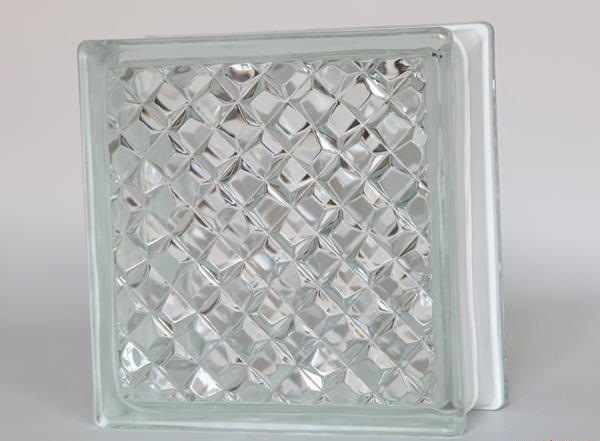

玻璃磚（圖）
11、玻璃紙-也稱玻璃膜，具有多種顏色和花色。根據(jù)紙膜的性能不同，具有不同的性能。絕大部分起隔熱、防紅外線、防紫外線、防爆等作用。

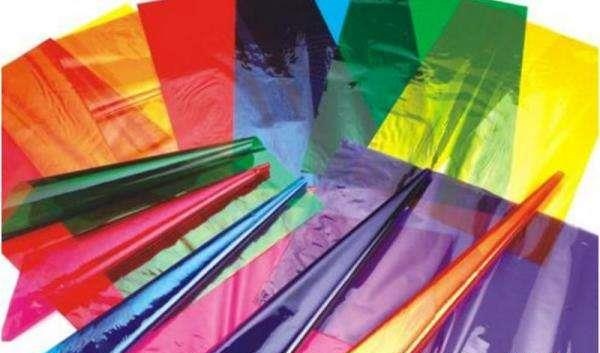

玻璃紙（圖）
12、LED光電玻璃-光電玻璃是一種新型環(huán)保節(jié)能產(chǎn)品，是LED和玻璃的結(jié)合體，既有玻璃的通透性，又有LED的亮度，主要用于室內(nèi)外裝飾和廣告。

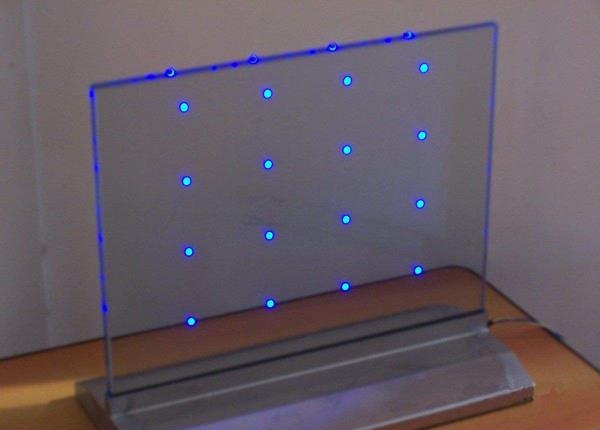

LED光電玻璃（圖）

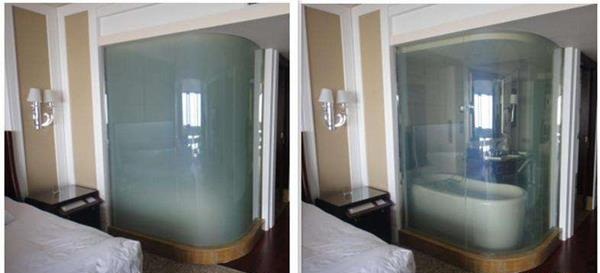

13、調(diào)光玻璃-通電呈現(xiàn)玻璃本質(zhì)透明狀，斷電時(shí)呈現(xiàn)白色磨砂狀不透明，不透明狀態(tài)下，可以做為背投幕。
調(diào)光玻璃（圖）
14、節(jié)能玻璃-中空玻璃、真空玻璃、低輻射玻璃、Coating low-e玻璃，納米涂膜玻璃，隔熱玻璃等。
節(jié)能玻璃（圖）
三、汽車玻璃詳細(xì)介紹
1、汽車夾層玻璃
夾層玻璃是指用一種透明可粘合性塑料膜貼在二層或三層玻璃之間，將塑料的強(qiáng)韌性和玻璃的堅(jiān)硬性結(jié)合在一起，增加了玻璃的抗破碎能力，破碎后仍然能夠保持能見度。多用于汽車擋風(fēng)玻璃。
2、汽車區(qū)域鋼化玻璃
區(qū)域鋼化玻璃是鋼化玻璃的一種新品種，它經(jīng)過特殊處理，能夠在受到?jīng)_擊破裂時(shí)，其玻璃的裂紋仍可以保持一定的清晰度，保證駕駛者的視野區(qū)域不受影響。多用于汽車擋風(fēng)玻璃及儀表保護(hù)屏。
汽車玻璃（圖）
四、防火玻璃詳細(xì)介紹
防火玻璃主要有五種，其一是夾層復(fù)合防火玻璃，其二是夾絲防火玻璃，其三是特種防火玻璃，其四是中空防火玻璃，其五是高強(qiáng)度單層銫鉀防火玻璃。當(dāng)然科技是在不斷的發(fā)展，所以相關(guān)的方面也是在不斷的改善，不同類別的玻璃它的效用是不一樣的，所以其相關(guān)的制作工藝以及使用用途是不同的，這是需要我們進(jìn)行細(xì)致化考慮和分析的。
生產(chǎn)工藝主要包括：
①原料預(yù)加工。將塊狀原料（石英砂、純堿、石灰石、長石等）粉碎，使潮濕原料干燥，將含鐵原料進(jìn)行除鐵處理，以保證玻璃質(zhì)量。
②配合料制備。
③熔制。玻璃配合料在池窯或坩堝窯內(nèi)進(jìn)行高溫（1550~1600度）加熱，使之形成均勻、無氣泡，并符合成型要求的液態(tài)玻璃。
④成型。將液態(tài)玻璃加工成所要求形狀的制品，如平板、各種器皿等。
⑤熱處理。通過退火、淬火等工藝，消除或產(chǎn)生玻璃內(nèi)部的應(yīng)力、分相或晶化，以及改變玻璃的結(jié)構(gòu)狀態(tài)。
五、磨砂玻璃加工方法
先將需要加工的平板玻璃平放在墊有粗呢或棉毯的工作臺(tái)上，再在玻璃面上堆放適量的細(xì)金剛砂，用粗瓷碗反扣住金剛砂，用雙手輕壓碗底轉(zhuǎn)圈推動(dòng)。也可使用較高號水磨石地面用的磨石研磨。研磨操作應(yīng)從四周邊角開始逐步移向中間，直至把玻璃面研磨呈均勻的乳白色，達(dá)到透光不透視即可。
先把平板玻璃用清水洗凈晾干后滿涂石蠟，然后在石蠟上刻掉成各種花紋，用1:5濃度的氫氟酸溶液腐蝕玻璃面。最后倒去氫氟酸清除石蠟，用水把玻璃清洗干凈為止。
其他如彩色玻璃可采用裱貼或噴涂方法加工，具體方法從略。在地面和立墻上彈線，令做好下部墻體結(jié)構(gòu)、骨架立柱橫梁的固定，玻璃加工裁割安裝上部及全部木(金屬)骨架，玻璃安裝，鑲邊油漆及清理。
玻璃通常按主要成分分為氧化物玻璃和非氧化物玻璃。非氧化物玻璃品種和數(shù)量很少，主要有硫系玻璃和鹵化物玻璃。硫系玻璃的陰離子多為硫、硒、碲等，可截止短波長光線而通過黃 、紅光 ，以及近、遠(yuǎn)紅外光，其電阻低，具有開關(guān)與記憶特性。鹵化物玻璃的折射率低，色散低，多用作光學(xué)玻璃。氧化物玻璃又分為硅酸鹽玻璃、硼酸鹽玻璃、磷酸鹽玻璃等。硅酸鹽玻璃指基本成分為SiO2的玻璃，其品種多 ，用途廣。通常按玻璃中SiO2以及堿金屬、堿土金屬氧化物的不同含量，又分為 ：

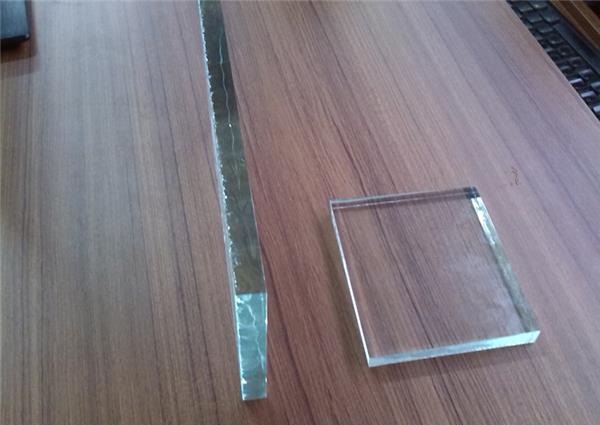

①石英玻璃：SiO2含量大于99.5%，熱膨脹系數(shù)低，耐高溫，化學(xué)穩(wěn)定性好，透紫外光和紅外光，熔制溫度高、粘度大，成型較難。多用于半導(dǎo)體、電光源、光導(dǎo)通信、激光等技術(shù)和光學(xué)儀器中。
②高硅氧玻璃：也稱vycor玻璃，主要成分為SiO2含量約95%~98%，含少量B2O3和Na2O，其性質(zhì)與石英玻璃相似。
③鈉鈣玻璃：以SiO2含量為主，還含有15%的Na2O和16%的 CaO，其成本低廉，易成型，適宜大規(guī)模生產(chǎn)，其產(chǎn)量占實(shí)用玻璃的90%。可生產(chǎn)玻璃瓶罐、平板玻璃、器皿、燈泡等。
④鉛硅酸鹽玻璃：主要成分有 SiO2 和 PbO ，具有獨(dú)特的高折射率和高體積電阻，與金屬有良好的浸潤性，可用于制造燈泡、真空管芯柱、晶質(zhì)玻璃器皿、火石光學(xué)玻璃等。含有大量 PbO的鉛玻璃能阻擋X射線和γ射線。
⑤鋁硅酸鹽玻璃：以 SiO2和Al2O3為主要成分，軟化變形溫度高，用于制作放電燈泡、高溫玻璃溫度計(jì)、化學(xué)燃燒管和玻璃纖維等。
⑥硼硅酸鹽玻璃：以 SiO2和B2O3 為主要成分，具有良好的耐熱性和化學(xué)穩(wěn)定性，用以制造烹飪器具、實(shí)驗(yàn)室儀器、金屬焊封玻璃等。硼酸鹽玻璃以 B2O3為主要成分，熔融溫度低，可抵抗鈉蒸氣腐蝕。含稀土元素的硼酸鹽玻璃折射率高、色散低，是一種新型光學(xué)玻璃。磷酸鹽玻璃以 P2O5為主要成分，折射率低、色散低，用于光學(xué)儀器中。
玻璃的性能：
此外，玻璃按性能特點(diǎn)又分為：鋼化玻璃、多孔玻璃(即泡沫玻璃，孔徑約40nm，用于海水淡化、病毒過濾等方面）、導(dǎo)電玻璃(用作電極和飛機(jī)風(fēng)擋玻璃)、微晶玻璃、乳濁玻璃（用于照明器件和裝飾物品等）和中空玻璃（用作門窗玻璃）等。
玻璃的原料：
玻璃生產(chǎn)的主要原料有玻璃形成體、玻璃調(diào)整物和玻璃中間體，其余為輔助原料。主要原料指引入玻璃形成網(wǎng)絡(luò)的氧化物、中間體氧化物和網(wǎng)絡(luò)外氧化物；輔助原料包括澄清劑、助熔劑、乳濁劑、著色劑、脫色劑、氧化劑和還原劑等。
玻璃的特性：
根據(jù)種類不同，玻璃有不同的特性。下面按照建筑玻璃分類方法分別介紹如下：
1、良好的透視、透光性能（3mm、5mm厚的鏡片玻璃的可見光透射比分別為87%和84%）。對太陽光中近紅外熱射線的透過率較高，但對可見光折射至室內(nèi)墻頂?shù)孛婧图揖�、織物而反射產(chǎn)生的遠(yuǎn)紅外長波熱射線卻有效阻擋，故可產(chǎn)生明顯的“暖房效應(yīng)”。凈片玻璃對太陽光中紫外線的透過率較低；
2、隔聲、有一定的保溫性能；
3、抗拉強(qiáng)度遠(yuǎn)小于抗壓強(qiáng)度，是典型的脆性材料；
4、有較高的化學(xué)穩(wěn)定性，通常情況下，對酸堿鹽及化學(xué)試劑盒氣體都有較強(qiáng)的抵抗能力，但長期遭受侵蝕性介質(zhì)的作用也能導(dǎo)致變質(zhì)和破壞，如玻璃的風(fēng)化和發(fā)霉都會(huì)導(dǎo)致外觀破壞和透光性能降低；
5、熱穩(wěn)定性較差，極冷極熱易發(fā)生炸裂。
玻璃的裝飾性：
1、彩色平板玻璃可以拼成各類團(tuán)，并有耐腐蝕抗沖刷、易清洗等特點(diǎn)。
2、釉面玻璃具有良好的化學(xué)穩(wěn)定性和裝飾性。
3、壓花玻璃、噴花玻璃、乳花玻璃、刻花玻璃、冰花玻璃根據(jù)各自制作花紋的工藝不同，有各種色彩、觀感、光澤效果，富有裝飾性。
4、著色玻璃 有效吸收太陽輻射熱，達(dá)到蔽熱節(jié)能效果；吸收較多可見光，使透過的光線柔和；較強(qiáng)吸收紫外線，防止紫外線對室內(nèi)影響；色澤艷麗耐久，增加建筑物外形美觀。
5、鍍膜玻璃 保溫隔熱效果較好，易對外面環(huán)境產(chǎn)生光污染。
6、中空玻璃光學(xué)性能良好、保溫隔熱性能好、防結(jié)露、具有良好的隔聲性能。
1、鋼化玻璃 機(jī)械強(qiáng)度高、彈性好、熱穩(wěn)定性好、碎后不易傷人、不易發(fā)生自爆。
2、夾絲玻璃 受沖擊或溫度驟變后碎片不會(huì)飛散；可短時(shí)防止火焰蔓延；有一定的防盜、防搶作用。
3、夾層玻璃 透明度好、抗沖擊性能高、夾層PVB膠片粘合作用保護(hù)碎片不散落傷人，耐久、耐熱、耐濕、耐寒性高。
